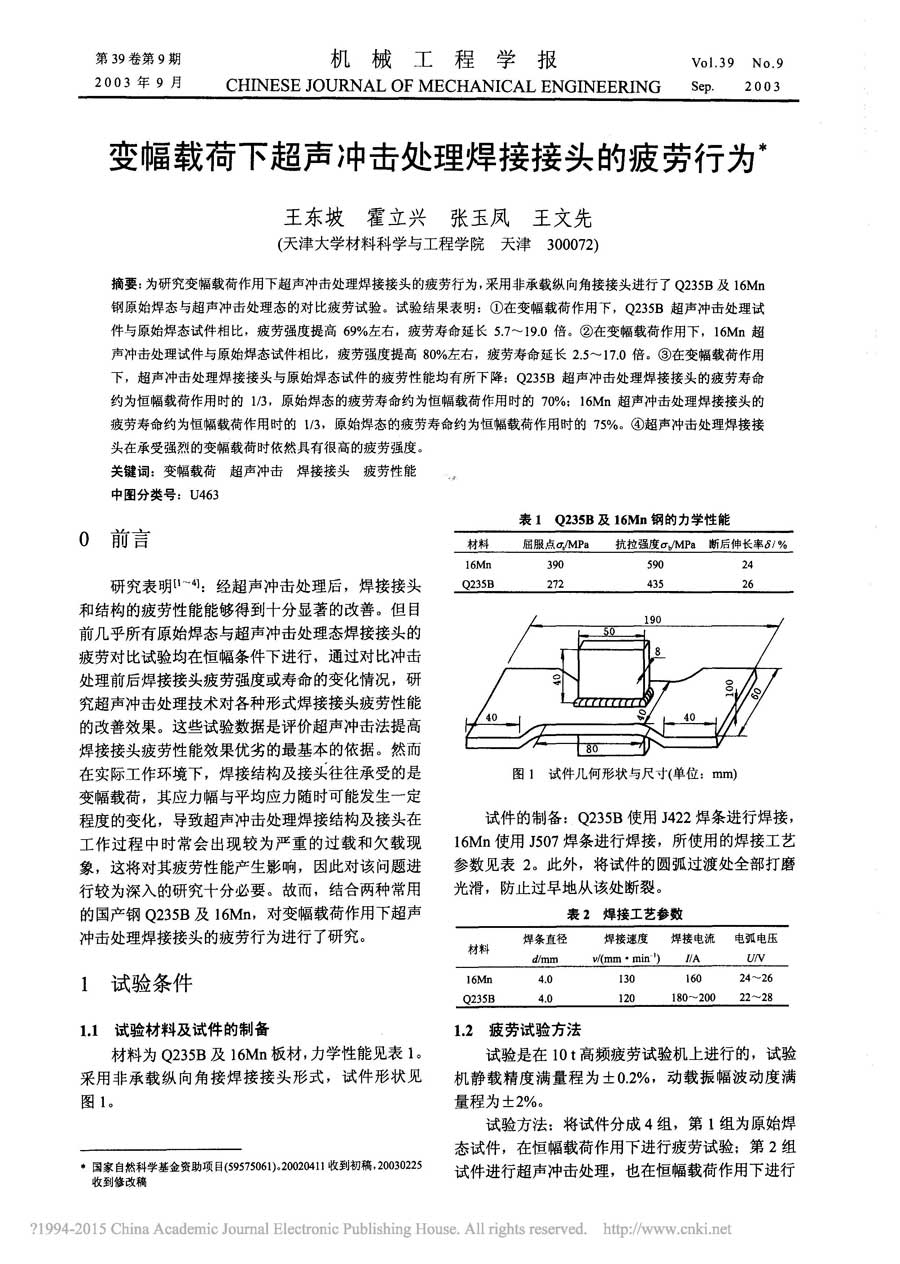

變幅載荷下超聲沖擊處理焊接接頭的疲勞行為


作者：

王東坡 霍立興 張玉鳳 王文先 (天津大學(xué)材料科學(xué)與工程學(xué)院天津300072)

摘要：

為研究變幅載荷作用下超聲沖擊處理焊接接頭的疲勞行為,采用非承載縱向角接接頭進(jìn)行了Q235B及16Mn鋼原始焊態(tài)與超聲沖擊處理態(tài)的對比疲勞試驗。試驗結果表明:①在變幅載荷作用下，Q235B超聲沖擊處理試件與原始焊態(tài)試件相比，疲勞強度提高69%左右，疲勞壽命延長(cháng)5.7~19.0倍。②在變幅載荷作用下，16Mn超聲沖擊處理試件與原始焊態(tài)試件相比，疲勞強度提高80%左右，疲勞壽命延長(cháng)2.5~17.0倍。③在變幅載荷作用下，超聲沖擊處理焊接接頭與原始焊態(tài)試件的疲勞性能均有所下降:Q235B 超聲沖擊處理焊接接頭的疲勞壽命約為恒幅載荷作用時(shí)的1/3，原始焊態(tài)的疲勞壽命約為恒幅載荷作用時(shí)的70%;16Mn超聲沖擊處理焊接接頭的疲勞壽命約為恒幅載荷作用時(shí)的1/3，原始焊態(tài)的疲勞壽命約為恒幅載荷作用時(shí)的75%。④超聲沖擊處理焊接接頭在承受強烈的變幅載荷時(shí)依然具有很高的疲勞強度。
